Vends - Lève panneaux / Lève mur 7m / 350kg pour ossature bois - 700€

beton04f · 06/09/2013 21:49:14

Lève panneaux mobile permettant la pose des panneaux ossature bois sans louer un engin de levage.

Construit par mes soins.

Levage à 7m maximum de panneaux de 350kg maximum.

Equipé d'un treuil électrique bien sûr.

J'ai été assez con pour pas faire une vidéo d'utilisation et des photos nickel…

Bref, j'arrive à la fin du chantier et le revend le prix qu'il m'a couté (100€ train arrière de Peugeot 106, 200€ le treuil électrique, 100€ d'acier, 100€ de roues (grosses roues à l'arrière), 100€ de bricole (cables, électricité, anneaux,…)

Le principe est :
- lever à la verticale grâce au treuil le panneau posé à terre à l'horizontale.
- déplacer le treuil avec le panneau chargé verticalement à l'endroit précis de la pose
- poser et fixer le panneau
- et on recommence.

J'ai réussi à poser SEUL l'ensemble de mon ossature de 200m² grâce à ça.

Formation inclue. (C'est pas compliqué SAUF qu'il y a une astuce pour installer le mat démontable de 6 mètres en haut du charriot sans se tuer:))

Livraison possible.


gt22 · 09/09/2013 09:55:35

ça a l'air hyper monstrueux ton engin
une vidéo aurait été parfaite pour une demo
comment s'emmerdé pour monter un panneau

@+

beton04f · 09/09/2013 10:03:20

Ouais, j'ai été con de pas faire la vidéo du montage d'un panneau.
Mais bon, j'étais seul en plein chantier et j'ai pas réfléchi

>>>comment s'emmerdé pour monter un panneau big_smile big_smile big_smile big_smile big_smile big_smile big_smile big_smile

Ca c'est méchant et gratuit !!!

Non, j'avais des panneaux préfabriqués de 6,60m de haut par 2,5m de large déjà équipé de l'OSB (300kg), je pouvais pas les monter autrement.

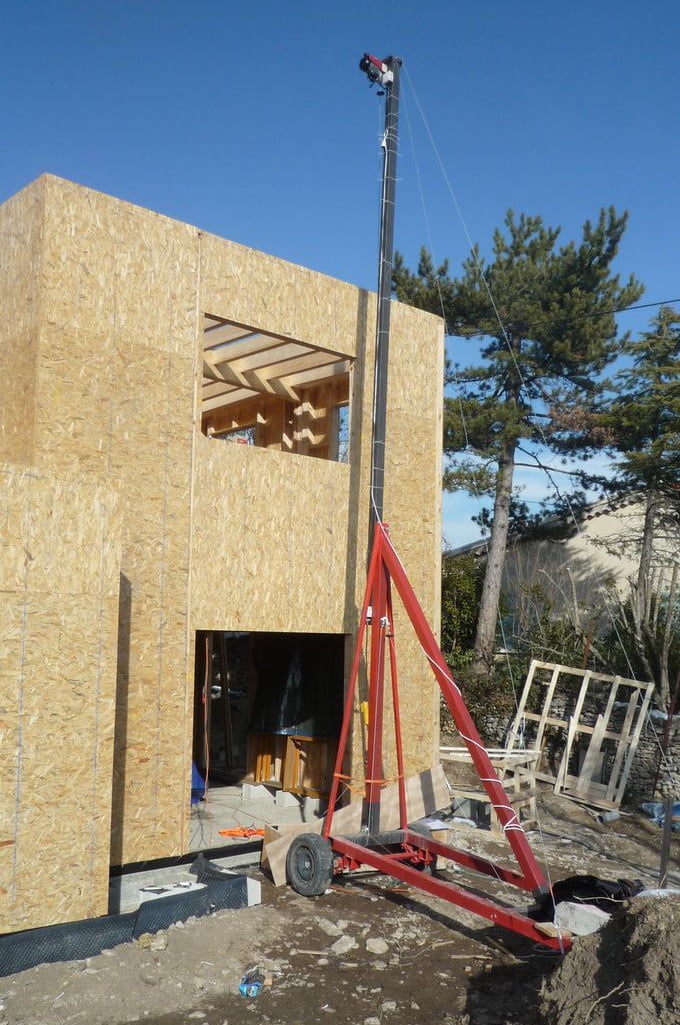

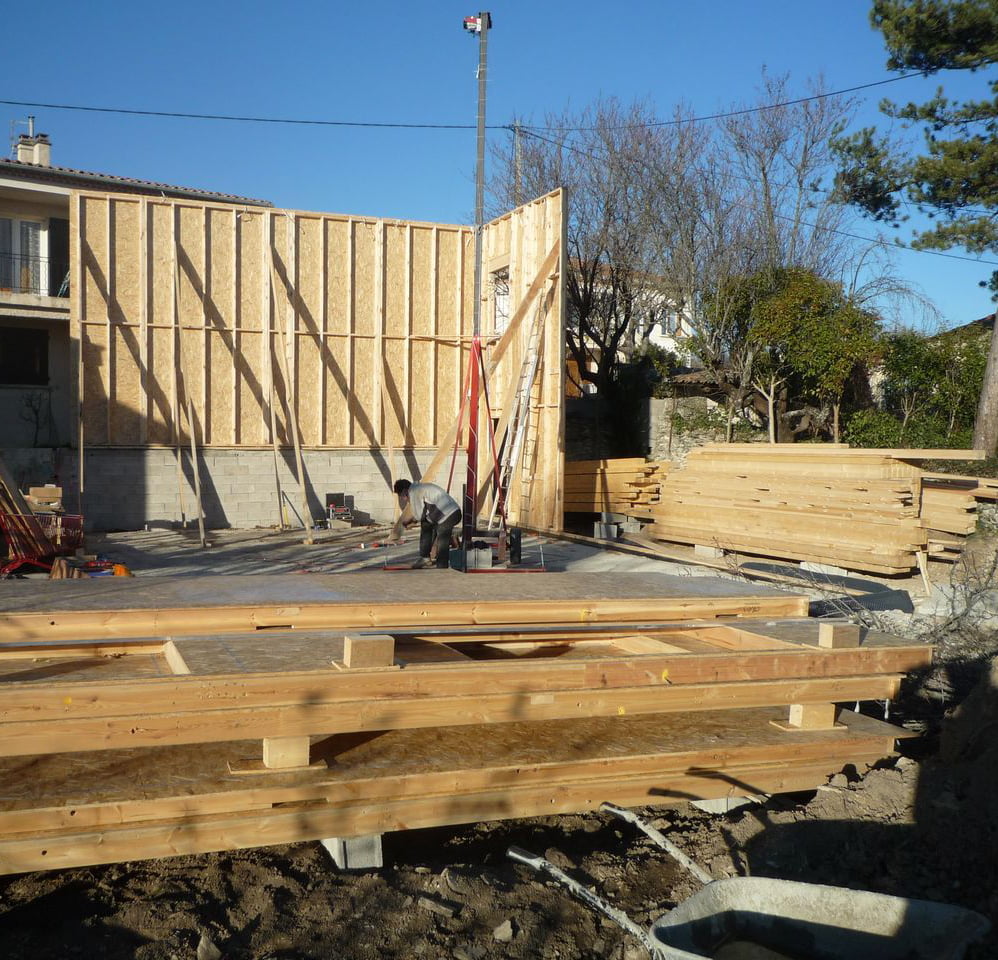

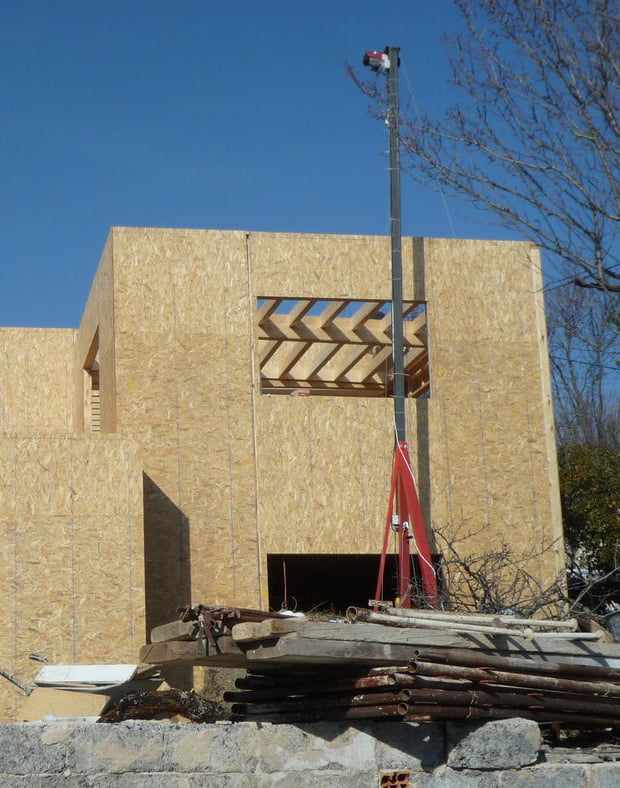

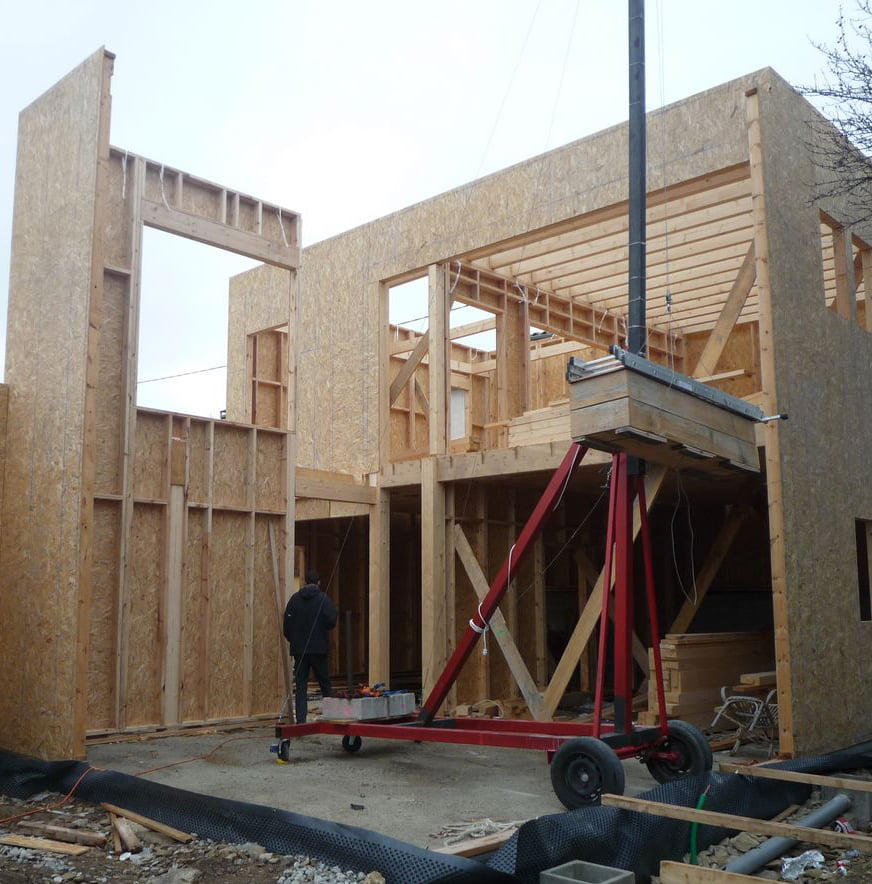

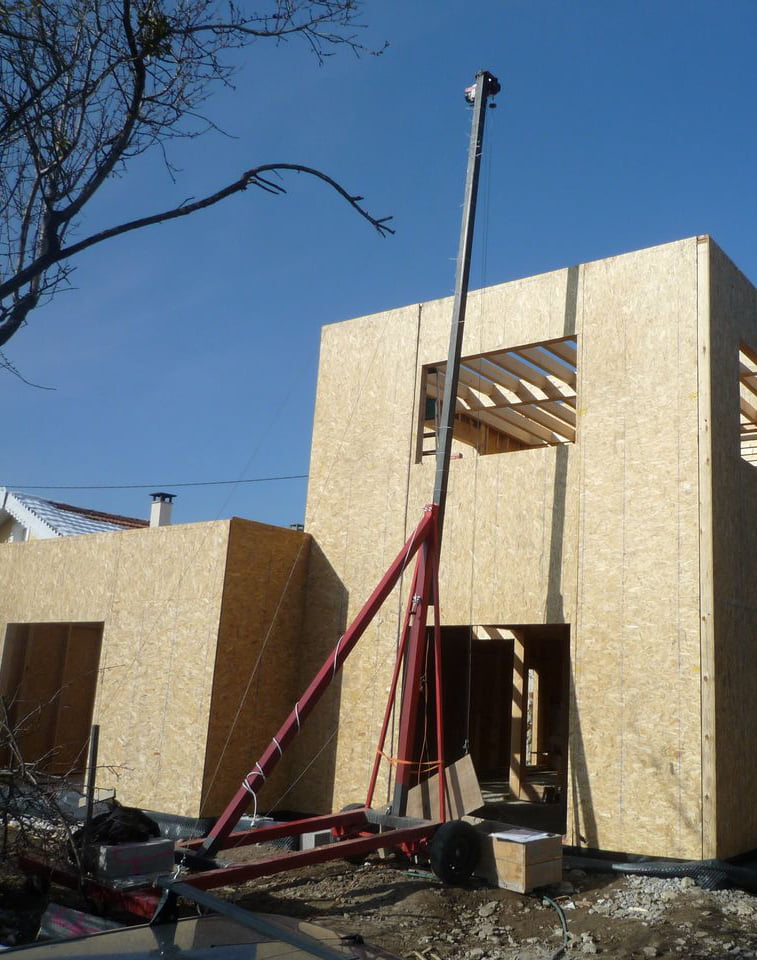

Je viens de mettre quelques photos pourries, mais bon, ça montre le truc !!!

gt22 · 09/09/2013 10:15:40

tu n'as pas fait l'ossature toi même
6.60 m c'est haut quand même
en construction type CNDB on passe
par des ossatures dites plate forme
niveau par niveau
la dalle plancher 1° étage est posé sur le panneau mur inférieur
le mur étage est posé sur la dalle 1° étage

pour ma phrase j'ai vraiment pas voulu être méchant
@+

beton04f · 09/09/2013 10:20:23

Non, non, j'ai fait fabriquer les panneaux en usine.

Et ils n'ont pas fait du niveau par niveau, mais des panneaux pleine hauteur.

>>>pour ma phrase j'ai vraiment pas voulu être méchant
J'avais compris, t'inquiète !

kiki2389 · 24/01/2014 13:04:27

Bonjour, je serais intéresser par votre lève panneaux, est-il toujours en vente???

beton04f · 24/01/2014 13:16:03

Non, je l'ai donné…

Je peux vous fournir les plans si vous le souhaitez

kiki2389 · 25/01/2014 10:03:23

Dommage....
Non merci pour les plans, je n'ai pas le temps d'en fabriquer un.
Merci quand même.

franckmobois63 · 29/03/2014 17:04:29

Bonjour
C'était quoi votre astuce pour mettre le mât. Vous le fixiez à plat et après vous faisiez la bascule en arrière??

beton04f · 30/03/2014 20:38:48

Oui.

1) Montage du mat et du treuil à l'horizontale
2) blocage des 2 roues du train AR de 106 par des agglos
3) Mise en place de 2 poulies de renvoie du câble du treuil pour que ledit câble tire l'engin depuis les petites roues AR (donc en "l'air" au début de la manoeuvre) vers un point fixe au sol 5/6 mètre plus loin
4) treuillage jusqu'à l'horizontale

mickael.s · 05/12/2015 13:11:06

Bonjour à tous,

Nouveau sur le forum, je trouve le concept intéressant. Je déterre donc le topic. Si vous avez toujours les plans et que vous voulez bien les partager ici, je suis preneur.

Merci

beton04f · 05/12/2015 13:33:52

Bonjour,

ici : Plans du lève panneau (gros ZIP)

Ca s'ouvre avec SketchUp : http://www.formation-sketchup.fr/Telech … tchUp.html

Bonne journée.

vms01 · 05/12/2015 17:46:54

bel outil!

mickael.s · 07/12/2015 10:17:21

Bonjour,

Un gros merci pour le plan, je regarde ça un peu plus tard

Merci beaucoup !

alainlandry967 · 07/12/2015 22:09:55

gt22 a écrit :

ça a l'air hyper monstrueux ton engin
une vidéo aurait été parfaite pour une demo
comment s'emmerdé pour monter un panneau

@+

je te reconnais bien la c est un modele qui existe fait par des pros et ça fvaut 15000 euro
