Via des piquages sur la conduite principale.   En gros, comme n'importe quel gainage classique.

Les caissons de répartitions ont été spécialement créés pour des applications domestiques, mais ce n'est nullement une obligations.

J'ai deux lignes principales en pulsion
et deux lignes principale en aspiration

Les départs sont en 160, ensuite je réduit en 125 et parfois en 80.

Bien entendu, il faut bien tout calculer avant de commencer afin de bien vérifier que tu ne dépasse pas 3m/s en gaine, sinon tu risque les sifflements.

Pour ce qui est de la batterie électrique, ce sera une régulation séparée qui actionnera aussi la vitesse de la vmc.

Je détaille l'installation dès qu'elle est faite.

Marcsou,

connais-tu réellement des pros qui poussent le calcul à ce point en installation domestique ???   Moi aucun.

La plupart des pros (je parle de ce qui se passe en Belgique), que je connais et qui posent de la vmc travaillent systématiquement en 125 et ne tiennent pas du tout compte des détails que tu évoques.

Jesuis aller à une formation vmc et en domestique, le calcul simple, uniquement sur base des diamètres suffit.
Chez moi, j'ai des longueur de bras différentes, mais cela ne pose pas problème.  Ne perds pas de vue que tu as au final la bouche de soufflage qui te permets d'équilirer tout cela.

Pour reprendre ton exemple : tu règle la bouche du bras avec 240m³, sur 150 m³ et d'office le débit est compensé sur l'autre bouche.  Au final, tu auras bien 150-150.

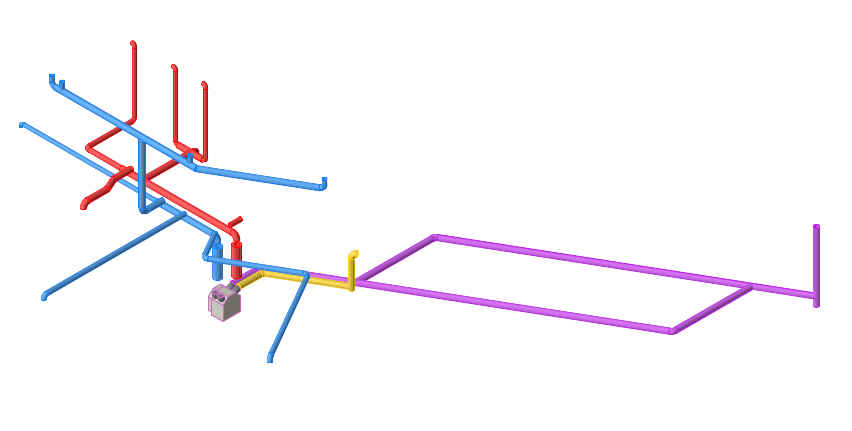

Beau boulot Gilbair.   Et c'est valable, tant pour le schéma envoyé que pour le boulot réalisé dans ta maison.

As-tu lu le fil sur le rendement d'une batterie eau chaude ?  Partage-tu mes observations quant au rendement global d'une batterie eau chaude ?

Quand je parle d'équilibrer les bouches, je veux dire :

EQUILIBRAGE COMPLET DE L'INSTALLATION AU MOYEN D'UN ANEMOMETRE A HELICE EQUIPE DES CONES NECESSAIRES AU BON CALIBRAGE DE L'INSTALLATION.

Quand on veut faire le boulot sois même comme un vrai pro, on s'équipe et si possible on s'informe, ou on se forme.

ps : je ne sais pas d'où tu tiens que je passe des gaines dans mon grenier, mais c'est faut.

J'ai des gaines en caves, oui, mais elles sont isolées et je ne vois pas où est le problème.

pour ce qui est de l'étanchéité à l'air, pas de soucis pour moi :-))))

Je ne dis pas que ma maison est parfaite.   Loin de là.

A refaire, je modifierai pas mal de chose.

Mais c'est très énervant d'avoir pour réponse des affirmations qui sont totalement fausses, ou du moins hors contexte.   Visiblement, on ne parle pas du tout du même type d'installation en ce qui concerne la vmc.

C'est sur que si tu te base sur ces fameuses "bagues" qui permettent d'équilibrer ta vmc, t'as intérêt à travailler en pieuvre.  Mais sans anémomètre pour vérifier les débit, c'est un peu la roulette russe.  Mal équilibrée, une vmc est générarice de courant d'air et autres désagréments.
N'affirme pas qu'il est impossible de faire autrement que les pieuvres.   Tu pense qu'ils ont attendu les pieuvres pour faire du gainage en industriel.   En plus, les système en pieuvre coûtent super cher.

Et pour ce qui est de chauffer ma maison, je te rassure, mis à part la difficulté à monter en température après mon absence de trois jours durant laquelle on a attei,d des températures ultra rares pour la région, je n'ai pas froid.

Mais cette expérience est instructive : elle permet de s'apercevoir des limites des maisons passives. En effet, sur base de phpp, on n'installe pas de puissance de chauffe.   C'est très bien tant que l'on est dans la maison, mais il ne faut en aucun cas la laisser se refroidir sinon c'est la galère à faire monter en température.   Et de mes recherches sur le net, je sais maintenant que c'est un soucis courant.   Et pour le gars qui à cramer en 2 heure, l'équivalent de ce que je crame en 1 mois, tant mieux pour lui …

Tu sais, avant cette maison, j'avais une vieille baraque de plus d'un siècle qui me bouffait 3000 litre de fuel par an.   Alors si je dois avoir froid une soirée pour en consommer 15 fois moins, c'est pas dramatique.

Totalement d'accord, c'est bien pour celà que je cherche à réduire les frais, car même bien étanche, bien isolé, il faut 15 ans mini pour amortir les 7,6 k€ !!!!

Par contre il y a d'autres attraits à la VMC 2F (il me semble) :
  - Brassage de l'air maîtrisé,
  - Mise depression / surpression de la maison au besoin (bien étanche !!)
  - Economies de chauffage (avec de bons rendements), même si difficile à rentabiliser....

C'est vrai que la 2F fait couler beaucoup d'encre et parfois monter la T°

salut Vama ,

ce qui me dérange dans nos échanges ici ou sur bricozone c'est que tu sembles détenir la vérité. La plupart sur ce site ou en belgique vont monter une vmc double flux avec caison intégré et non pas comme toi ou moi avec une vmc haut de game j'ai mis une ned air et toi une confo mais ce n'est pas ce que la majorité feront … et n'auront pas d'anémomètre pour équilibrer. Ils utiliseront des tuyaux en pvc qu'ils n'isoleront pas et auront les pires misères pour passer les tuyaux. Mais pour moi le maximum de tuyaux doit passer par le volume protégé de la maison , c'est sur qu'une gaine plate aldes ou autre marque coute plus cher que le tuyaux de pvc  du brico du coin et je les comprends car au vu des notes je le comprends mais pour 2000 euros tu as une vmc double flux , des tuyaux de pvc  et des bouches non réglabes par exemple l'atlantic.

pour la prime en belgique pour 2009, c'est l'inconue  elle n'est pas reprise pour le moment dans le résumé des changements de 2009 il faudra attendre février pour savoir si la prime est maintenue .

pour te donner une idée j'ai une maison k17, le test d'étanchéité final est de 0,44 , la vmc double flux est raccordée tourne en permanence sur 100m3 d'après les sondes thermomètres à cet vitesse par 10 ° du puit canadien et 22 maison (je sais c'est trop chaud mais avec une personne malade on doit tenir cette température) ) l'air en retour est de 21,4 donc rendement de 90% si je passe à 450m3 le max de ma vmc la température dans le puits canadien est de 7° et l'air retour est de 18,2 soit une rendement de 80 % ., une commande hygro augmente la vitesse de la vmc automatiquement ce qui arrive très rarement en général quand ma femme se met à cuisiner un grand repas avec soupe etc le deuxième facteur est la température de la maison elle passe en bypass automatiquement intérieurement en cas que la température dépasse 24°
Mais nos maisons "parfaites" ne doivent pas cacher qu'on est encore actuellement des privilégies.et que quand nous répondons sur un forum il faut rester humble et surtout ne pas croire qu'on a la bonne réponse tout le temps et la seule possible.
